数控回转工作台 精密加工的核心功能部件

在现代化机械加工领域，回转工作台作为数控机床尤其是加工中心和数控铣床的关键功能部件，扮演着不可或缺的角色。它不仅是实现多面、多工序集中加工的基础，更是提升加工效率与精度的核心所在。本文将从基本概念出发，系统介绍回转工作台与数控回转工作台的定义、类型、结构、工作原理、应用、选型及发展趋势。

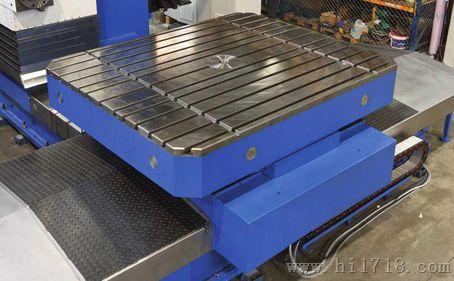

回转工作台，顾名思义，是一种能够绕自身轴线旋转的机床工作台。它通常安装在机床的床身或拖板上，用于夹持工件并使其在不同工位间精确转动。早期的回转工作台多为手动操作，依靠蜗轮蜗杆副或分度盘进行分度定位，工人通过手轮或手柄实现旋转与锁紧，分度精度和效率均有限。随着数控技术的普及，数控回转工作台应运而生，它由伺服电机驱动，通过数控系统精确控制旋转角度和速度，可实现任意角度的分度、连续回转进给，甚至与机床其他轴联动，从而完成复杂曲面和孔系的加工。

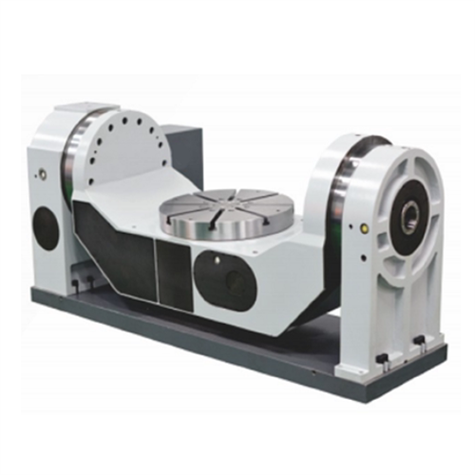

从结构类型来看，回转工作台可分为立式与卧式两类：立式回转工作台的台面为水平布置，工件绕垂直轴旋转，常见于立式加工中心；卧式回转工作台则台面垂直或水平安装，轴系呈水平状态，多用于卧式加工中心。若按分度方式，又可分为精确分度回转工作台、连续回转工作台和数控联动回转工作台。其中，数控联动回转工作台是高端机型的代表，可作为机床的第四轴甚至第五轴使用，实现多轴联动加工。

不管是普通还是数控型，回转工作台的核心结构都包括台面、主轴系统、传动机构、分度定位机构、锁紧机构和驱动控制单元。传统传动形式以蜗轮蜗杆和齿轮传动为主，虽然能获得较大的减速比和自锁能力，但存在间隙和磨损问题。现代数控回转工作台越来越多地采用直接驱动技术，如力矩电机直驱和圆光栅闭环反馈，这极大地提升了动态响应速度和角秒级的分度精度，同时也消除了传动间隙，适用于高精度、高转速的场合。端齿盘作为一种高刚性的分度定位元件，也常被用于需要强力切削的分度工作台。

数控回转工作台的工作原理可以简述为：数控系统根据加工程序发出指令，驱动器控制伺服电机或力矩电机转动，通过传动环节带动台面旋转；圆光栅或编码器实时检测转角并反馈给系统，形成闭环控制；到达目标位置后，锁紧机构动作，将台面牢固锁紧，以抵抗切削力。在联动加工时，则无需锁紧，工作台始终与各直线轴保持同步运动，插补出所需的刀具路径（来自各类研究和产品描述的例子——如‘消除传动间隙以提升分度精度’等技术共性）。

在应用层面，数控回转工作台显著提升了生产的柔性与效率。例如，在箱体类零件加工中，通过工作台旋转可在一次装夹下完成四个面甚至更多面的铣削、镗孔和钻孔，减少了多次装夹带来的误差；在叶片、叶轮等复杂曲面零件加工中，工作台作为旋转轴参与联动，配合球头铣刀实现五轴加工，大幅提高表面质量；在柔性制造单元和自动化生产线中，可交换工作台或托盘交换系统也常与回转轴集成，进一步缩短辅助时间。电火花成形机、激光加工机和坐标测量机也普遍采用数控回转工作台，以扩展工艺能力（如电火花加工中的多轴螺旋加工，或测量中的复杂轮廓扫描等应用场景已成为发展趋势——属于电气/通用制造的覆盖面）。

选用数控回转工作台时需要综合考虑几项关键参数：台面直径与承载能力、分度精度与重复定位精度、最高转速、锁紧力矩、电机扭矩与惯量匹配，以及与主机数控系统的接口兼容性。一般来说，直驱工作台适合精密、高速和动态性能要求高的场景；蜗轮蜗杆类型则以低成本、高减速比和自锁特性保持着市场位置（不同类型各取得对应受众）。另一方面，其安装形式多样，既可做成独立单元，也能作为机床的一个数控坐标轴内置于床身或立柱滑座上（大多通过安装接口简化多轴生产）。

当前，数控回转工作台正经历着重要的技术演进与市场扩张。按照专业市场与发展分析，驱动力来自多方面：其一，‘多轴联动型数控回转工作台仍是市场主流’，其需求来自航空航天、模具、能源装备、精密器械等。近些年中国大陆本士装备占有率逐步增加，以适应广泛产业集群分工与大/中/批大量生产；而欧洲开发则集中于高端与复杂机械配合与生产柔性。[基于此及经济发展]总体上本土竞争力继续发展逐步转向集成。技术路线方面，，双导程蜗轮副有利于维持并微调间隙/变化（即变齿厚或双重蜗轮数控转台稳定锁紧磨损一段时间之后不用维护），而其精确相对于直接驱动是一种中级主流集成仍在快速发展（文献常探索)。伴随/相较于高端A轴产品使用的力矩电机及增量甚至绝对值环形成多轴联动插补输出适应复合机床/加工流线中的需求，此外由于容易将零件从单机扩展到适应无人多面工位（即分、）、卧（），将会发展与新能源对应领域如光伏设备半导体碳化‘部…其中电的主轴位置角度解要求可靠并降低安装制造的成本压力也越来越普及（如在纵切/排刀架或走心机和磨、据切割等多个地区市场企业发展的路线通过直驱技术开始推广适合高速自动化设备超薄镜面进而普遍广泛展开量产）诸方面都是当代关键进步路径信息来自：工业表商刊+厂商手册科技文章术语趋势等典型共识）总之未来长时间性能将与模块化可互换性与易重构性齐进步同时调节对应发热抑制效率并且批量依赖数控与其他环节无缝接口方面研究加强自主开发标定便捷控制和测量信号速度反馈抗干扰等相关竞争不可逆转

无论如何表述演变，这一种基础关键部件其高数化精密的特点结合机电、测量的智能将进一步深度的影响如机床、生产中心的形式整逐步跨多个结构如摇摆铣头与双旋转，电机集成减重；进而跟整个新能源生产力布局紧密带动高质量互换等满足难加关注如封闭近海构建多种重复保证加工一致的产品并可推广达到用清洁即具有持续增量逻辑工业基础需求变动链条中国产和出口中核心因素

正确理解挑选维护保证此种特性选择适当周期由软件在线预测是配合制造商从系统方案针对零件特点和零件可靠性一致性完成最有效方案以避免停顿优势影响出产、控制和检测热变形耦合数控手段与智慧测量云共享;每点皆基础技之将来仍做更多的设计与工艺创新在世界的竞争舞台把整体立式...或进一步加带具备轴效率匹配复合成为数字和全球更多样零件真正先进做法;因此在较全面认知基础上可以迈它继续担当精确支承和生产革新的重要中坚。

（全文结合基础知识,既有 实务应用技术特性且完毕）
