数控回转工作台结构图详解

数控回转工作台是数控机床（尤其是加工中心）的核心功能部件之一，主要用于实现工件的分度回转、连续圆周进给以及多面加工。理解其结构图对于正确选型、使用与维护具有重要意义。以下从总体布局、关键部件、传动链、分度与锁紧机构、精度保障结构五个方面，对数控回转工作台的结构进行系统解析。

一、总体结构布局

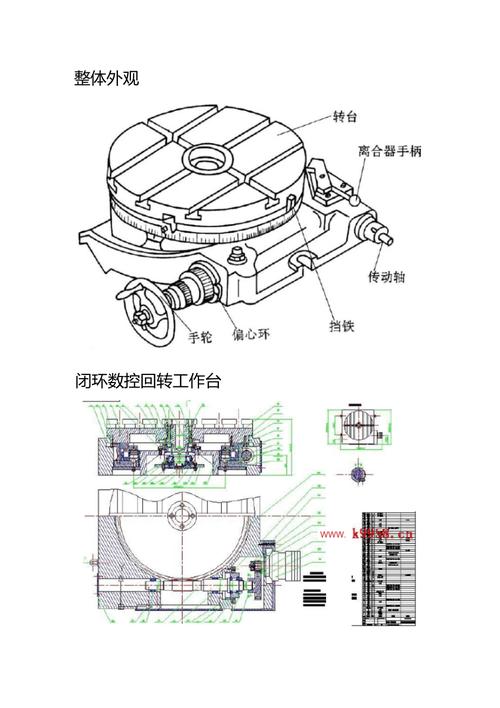

数控回转工作台从外形与安装方式看，主要分为立式（水平轴）和卧式（垂直轴）两大类。其结构图通常包含以下层次：底座（固定部分）、回转体（台面）、传动系统（蜗轮蜗杆或力矩电机）、分度定位机构、夹紧锁紧机构、检测反馈元件以及密封与润滑系统。底座与机床床身相连，回转体通过高精度轴承支承在底座上，形成一个可绕轴线回转的刚性体。

二、关键部件结构

1. 底座与支承轴承：底座多采用高强度铸铁或铸造钢结构，内部布置加强筋以提高刚性。回转体由一对预紧的圆锥滚子轴承或高精度圆柱滚子轴承+推力轴承组合支承，既承受径向载荷又承受轴向切削力，保证回转精度与承载能力。
2. 回转台面：台面设有T形槽、中心定位孔及气检/液压接口，用于工件或夹具的安装定位。台面平面度与T形槽定位精度直接影响工件装夹精度。
3. 传动机构：传统结构采用伺服电机经减速齿轮驱动蜗杆、蜗轮副，实现大速比减速与分度；现代高精度回转台则采用直驱力矩电机（DDR），省去中间传动链，结构更紧凑、无反向间隙。蜗轮蜗杆结构图中通常可见蜗杆的偏心安装结构，用于调整啮合侧隙。

三、分度与锁紧机构
数控回转工作台除连续回转外，还需要在分度位置实现刚性锁紧，以抵抗切削力矩。常见结构为：在底座与回转体之间设置端面齿盘（鼠牙盘）或液压夹紧盘。分度时，液压松开齿盘，伺服驱动回转至目标角度；到位后，液压推动齿盘啮合或夹紧盘抱紧，实现高刚性定位，重复定位精度可达数角秒。部分结构图还标注有碟簧夹紧、液压松开的失效安全设计。

四、检测与反馈结构
为实现闭环控制，回转工作台上通常配置圆光栅或编码器。结构图中可见圆光栅直接安装于回转体轴端，与读数头配合，将实际角位移反馈给数控系统，补偿传动误差，保证分度精度。

五、精度保障与辅助结构

1. 密封结构：回转结合面设置多层唇形密封与迷宫密封，防止切削液与铁屑进入内部轴承与传动副。
2. 润滑结构：蜗轮蜗杆或轴承部位设有集中润滑油路，结构图常标注润滑油孔与分配器位置，保证摩擦副寿命。
3. 热对称与刚性结构：对称布置的传动与夹紧机构可减小热变形；底座壁厚与筋板布局经有限元优化，提高抗振性。

六、
阅读数控回转工作台结构图时，应按“动力输入—传动减速—回转支承—分度锁紧—检测反馈—密封润滑”的路径依次理解。只有明确各结构件的功能与相互关系，才能正确进行安装调试、间隙调整与故障诊断，充分发挥数控回转工作台的高精度、高刚性优势。
